Guide

Changer le papier de l'imprimante

1. 1

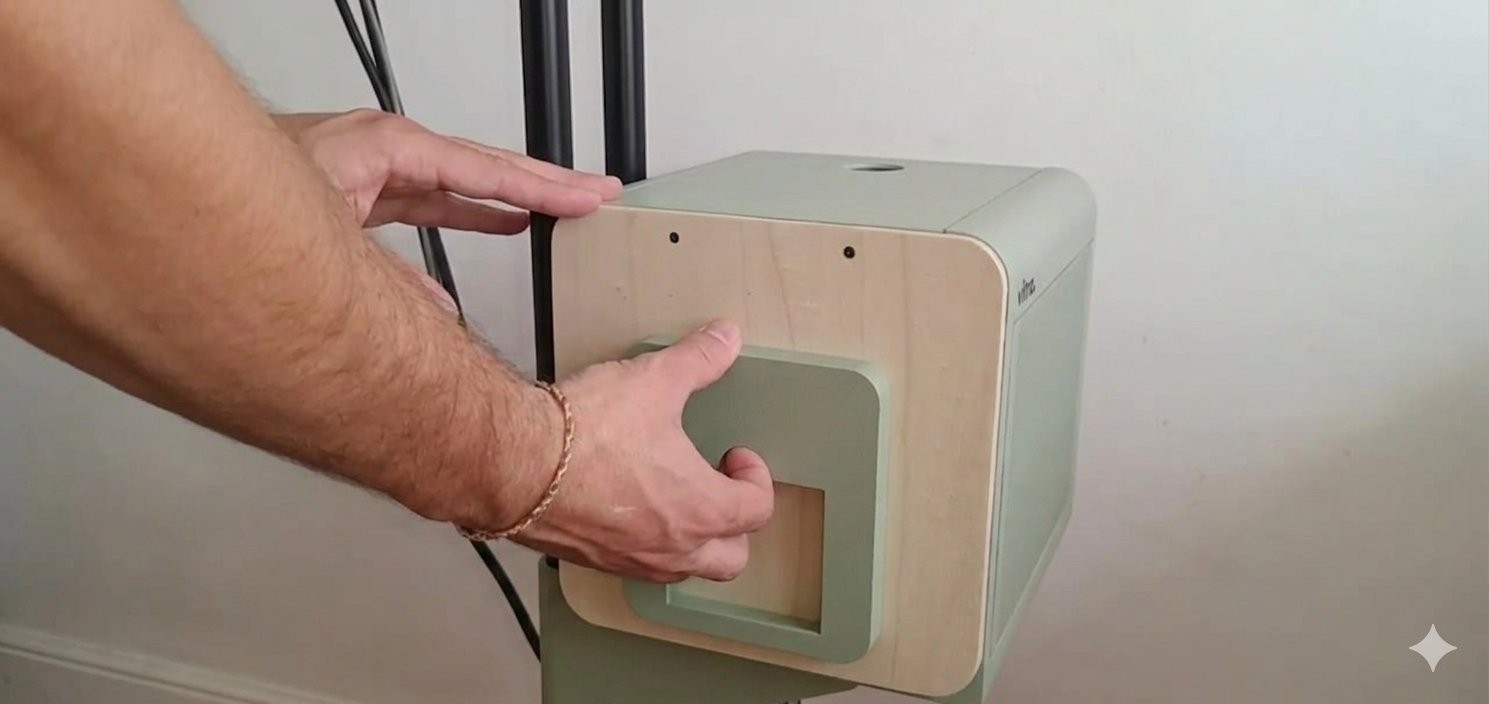

   Retirer les panneaux aimantés

   Tirez délicatement sur les panneaux frontal et supérieur, maintenus par aimants, pour dégager l'imprimante.


2. 2

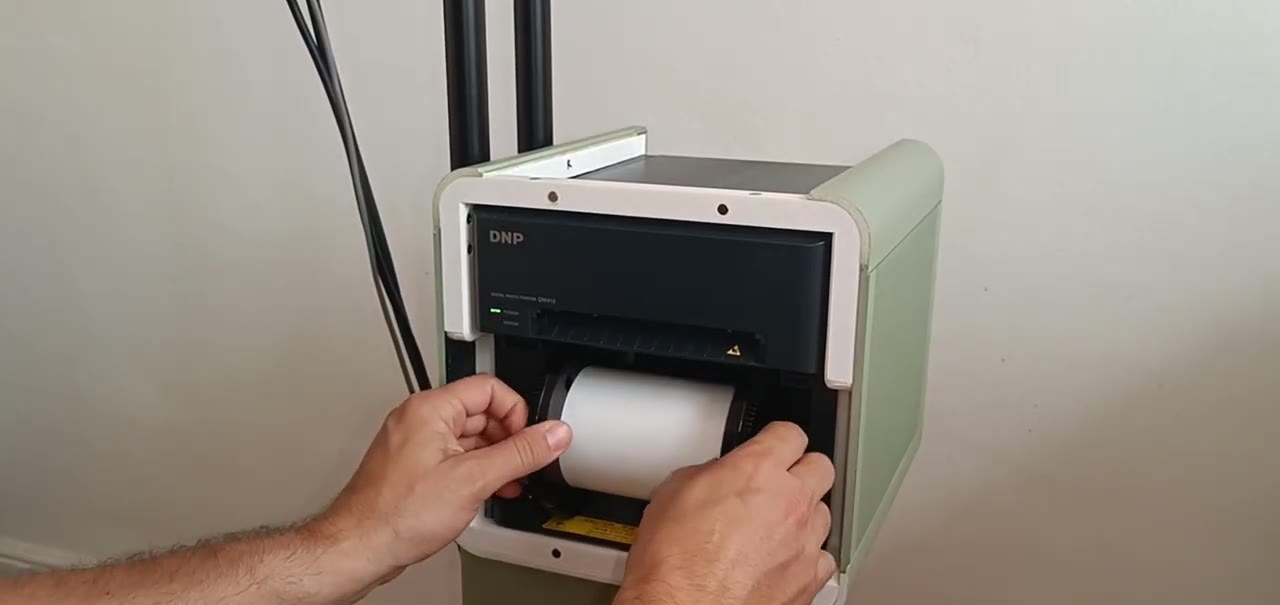

   Retirer le rouleau usagé

   Ouvrez le compartiment papier et sortez l'ancien rouleau de l'imprimante.


3. 3

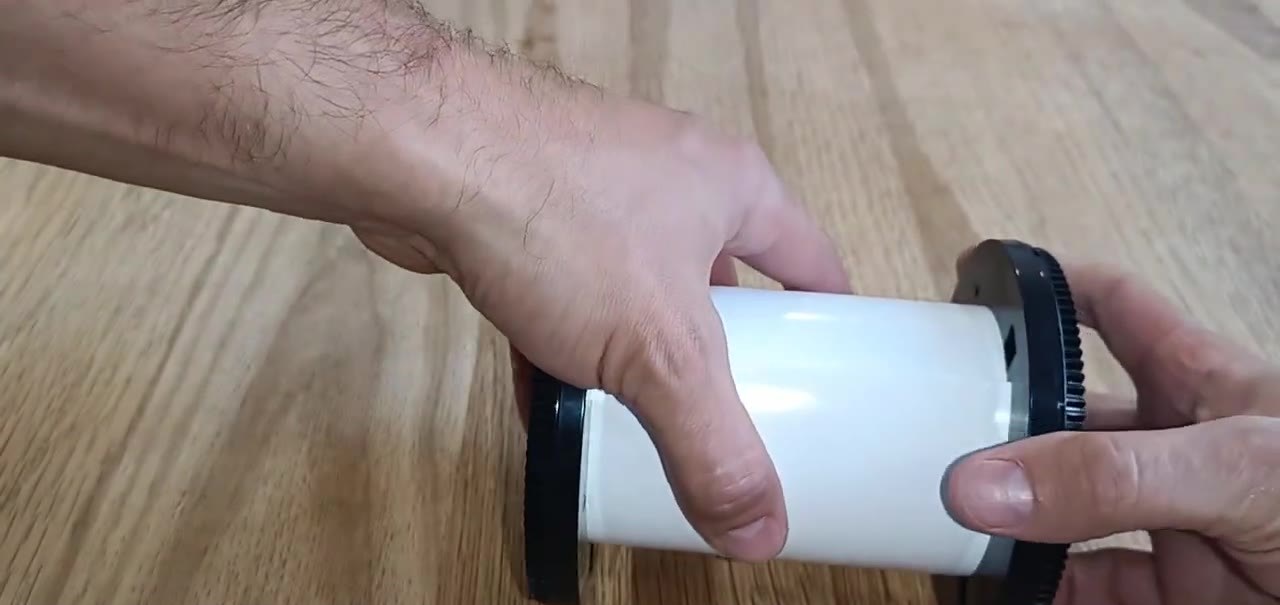

   Séparer les flasques du papier

   Détachez les deux flasques noirs des extrémités du rouleau usagé : ils seront réutilisés.


4. 4

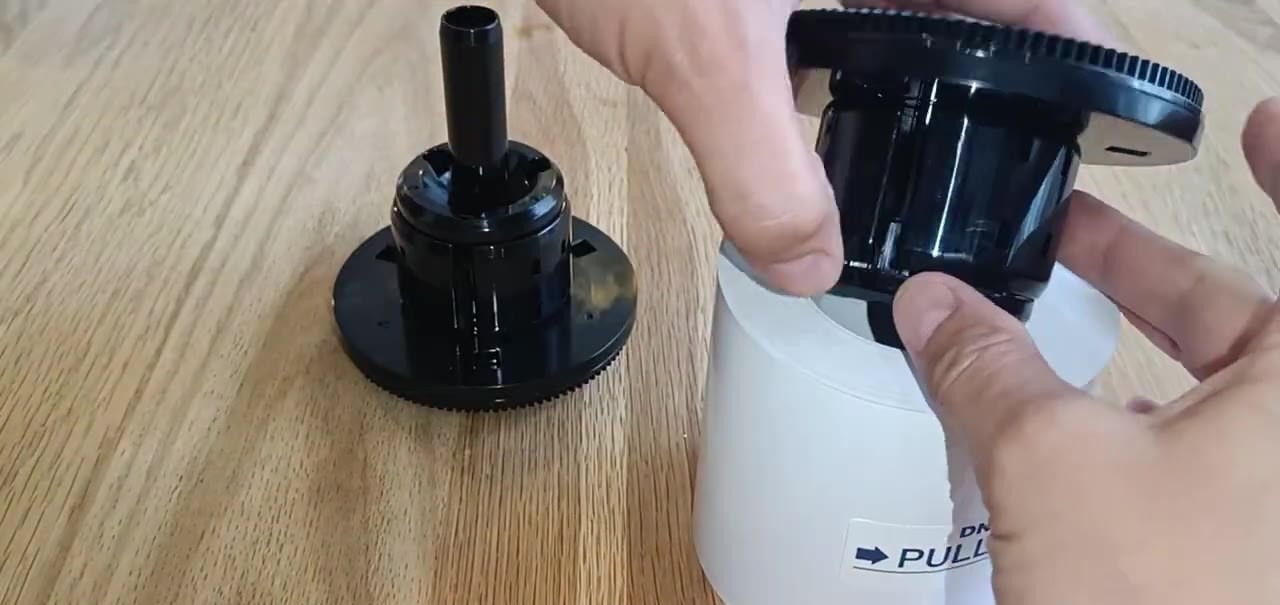

   Insérer le nouveau rouleau

   Emboîtez un flasque de chaque côté du nouveau rouleau de papier, bien à fond (il n'y a pas de sens particulier).

   À noter Veillez à ne pas abîmer les bords du rouleau de papier.


5. 5

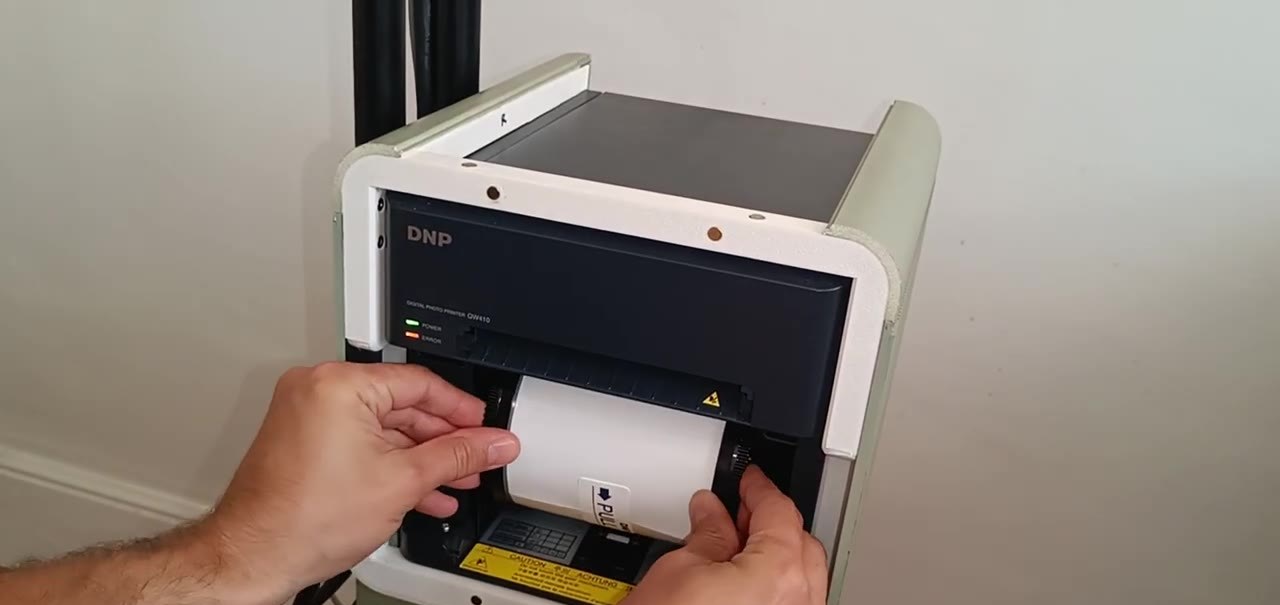

   Installer le rouleau dans l'imprimante

   Replacez le rouleau équipé dans son logement et engagez le bord du papier sous le rouleau d'entraînement.

   À noter Attention au sens de l'étiquette « PULL » : elle doit être visible et sa flèche orientée vers le bas.


6. 6

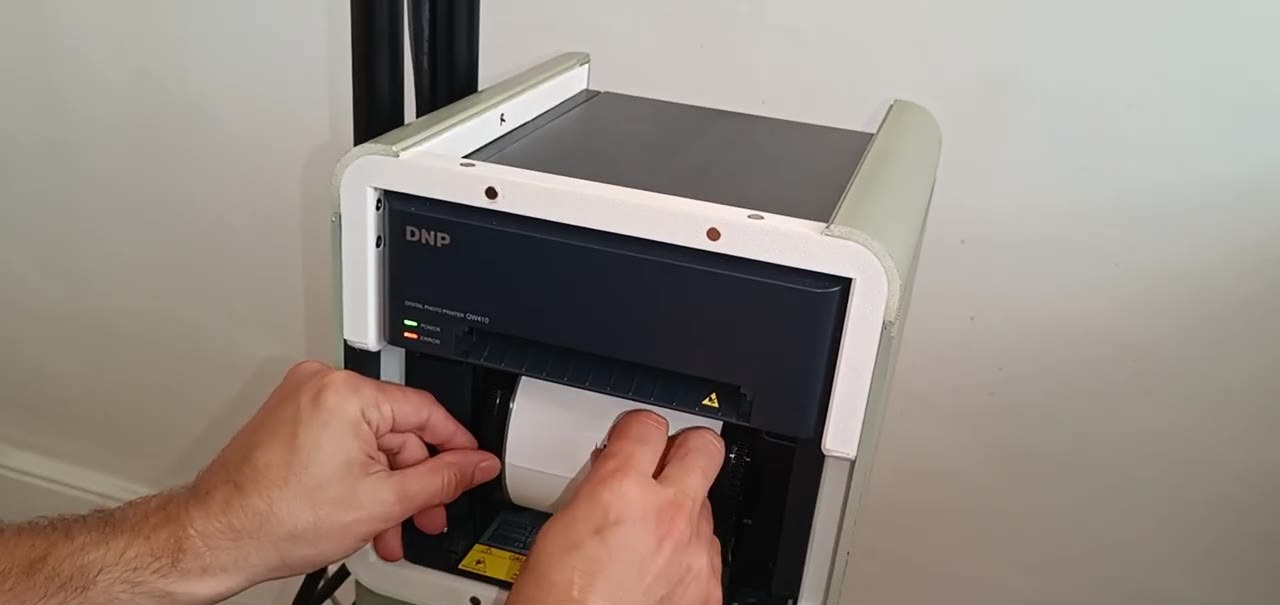

   Retirer l'autocollant

   Tirez l'amorce du papier puis retirez l'étiquette adhésive « PULL » qui maintient le début du rouleau.


7. 7

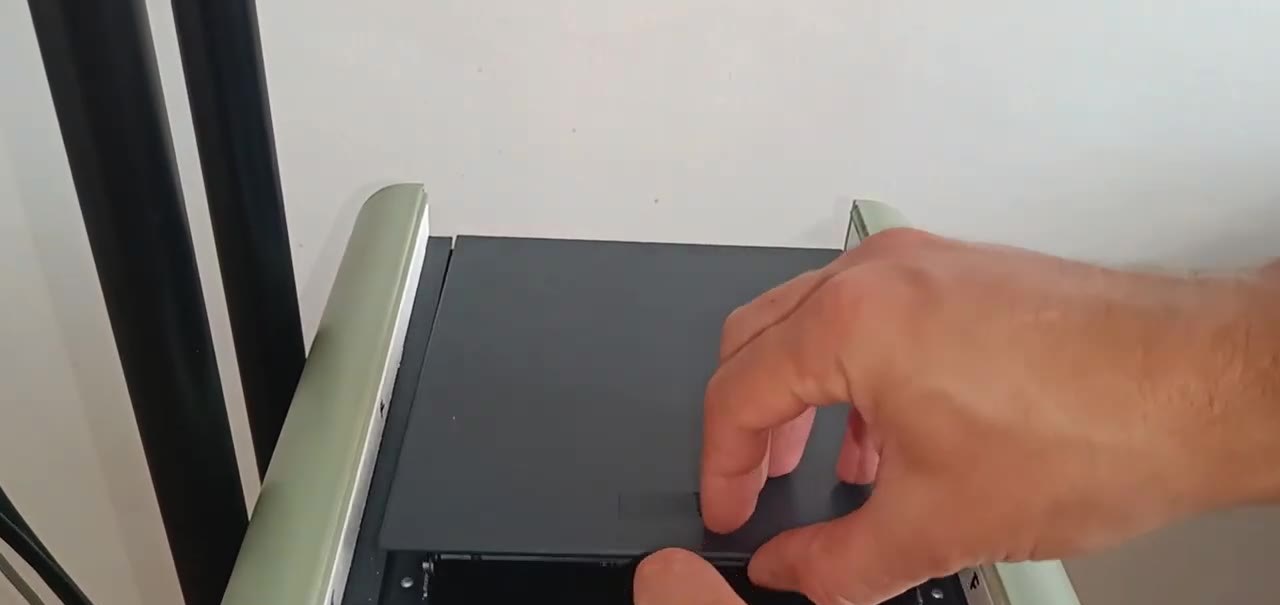

   Ouvrir la trappe supérieure

   Ouvrez la trappe sur le dessus de l'imprimante pour accéder au ruban encreur.


8. 8

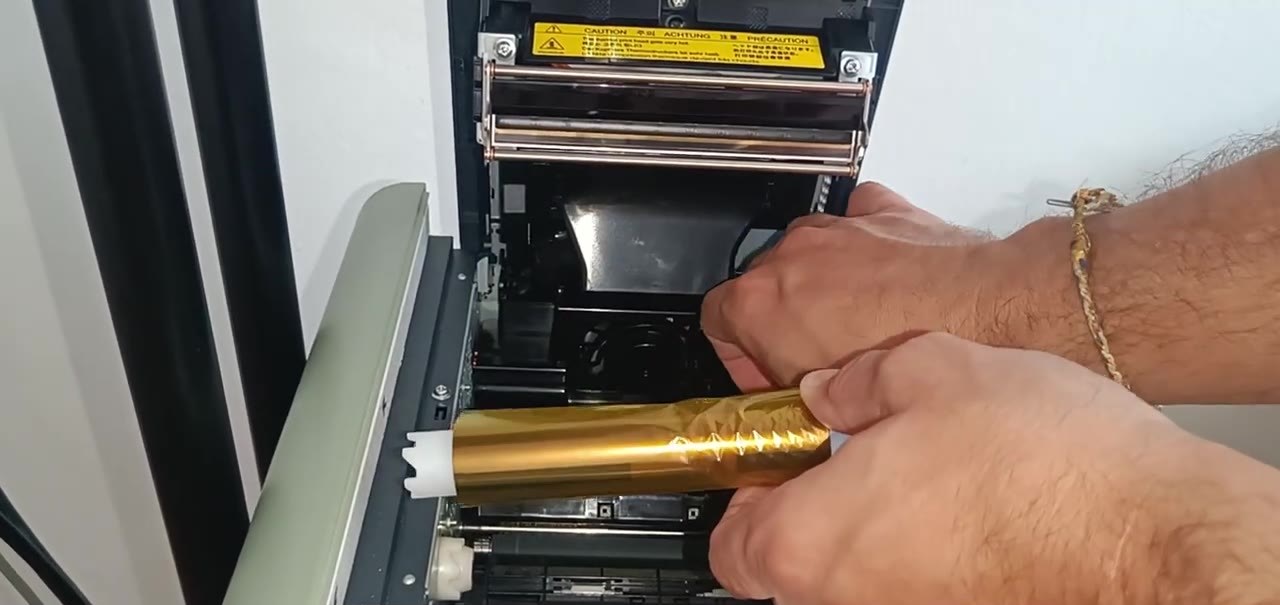

   Retirer le ruban encreur usagé

   Sortez les deux rouleaux de l'ancien ruban encreur de leur logement.


9. 9

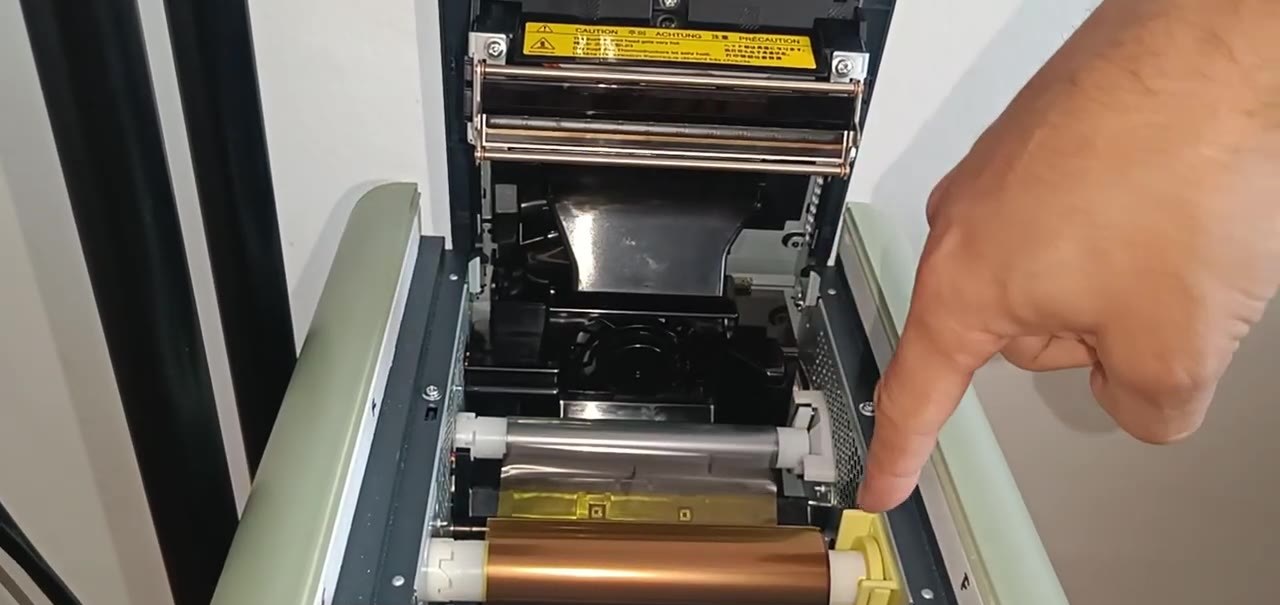

   Installer le ruban encreur neuf

   Mettez en place le ruban encreur neuf, bobines bien positionnées dans leurs encoches, puis tendez-le.

   À noter Sens & couleur : le flasque jaune se place du côté droit (voir photo). Le film encreur est de couleur bronze / dorée — la bobine pleine se loge à l'avant (en bas) et la bobine réceptrice à l'arrière, près de la tête d'impression.


10. 10

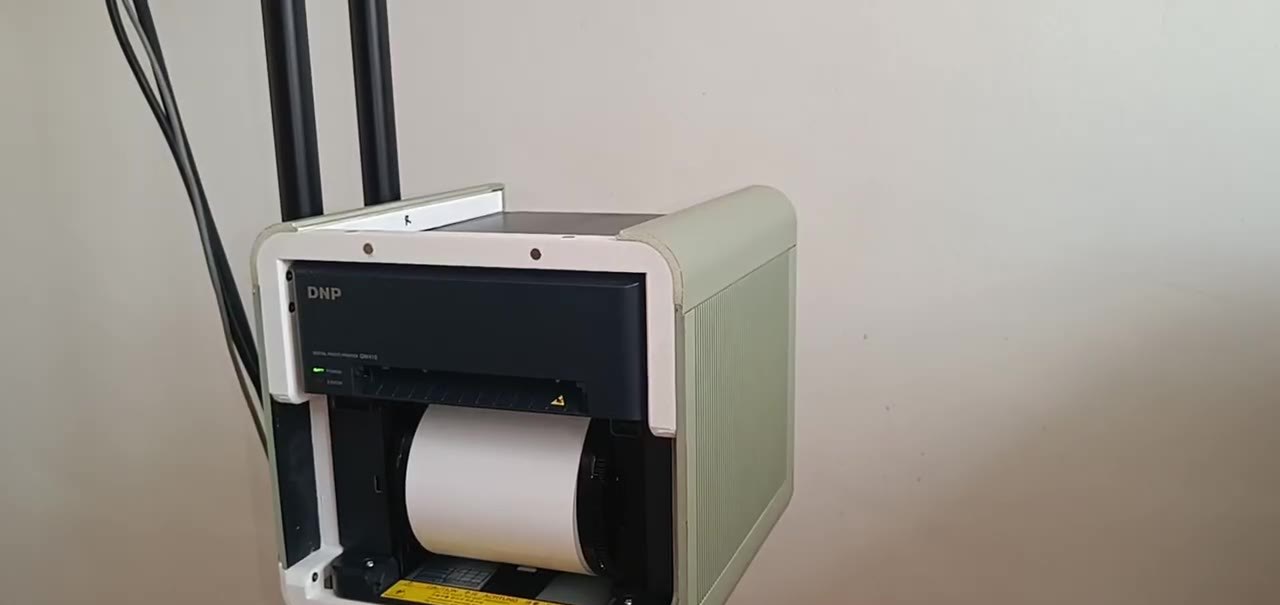

    Réinstaller la trappe frontale

    Refermez la trappe avant ; le rouleau de papier doit être visible et bien engagé.


11. 11

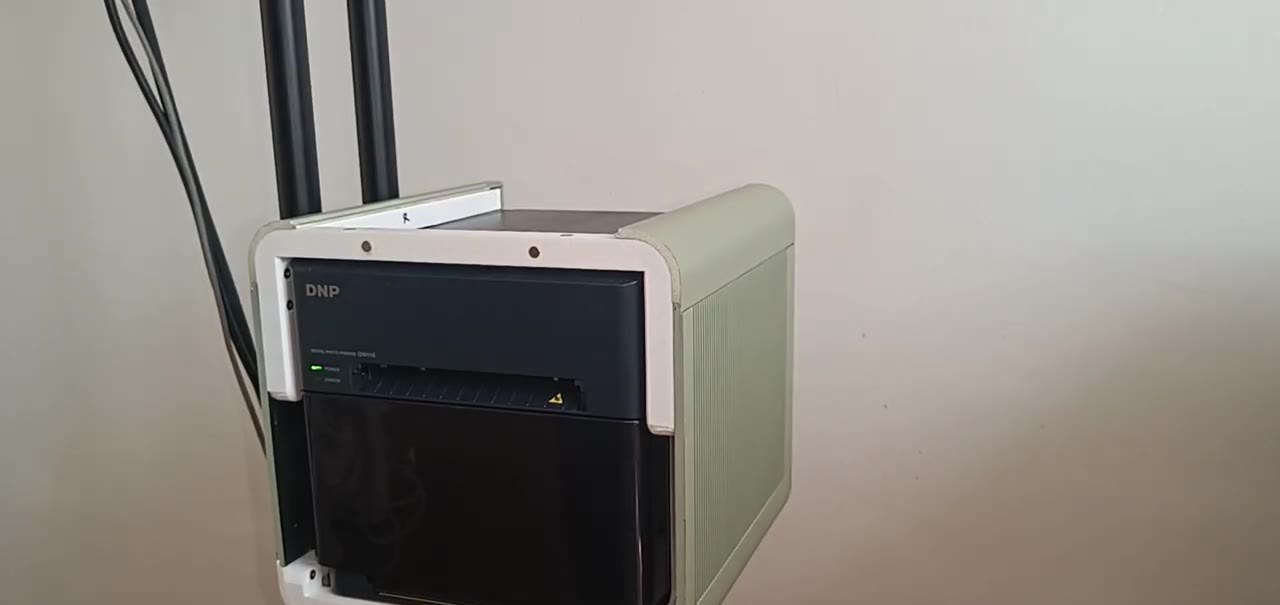

    Attendre le cycle d'initialisation

    Refermez la trappe supérieure. L'imprimante éjecte quelques amorces : laissez-la terminer son initialisation.


12. 12

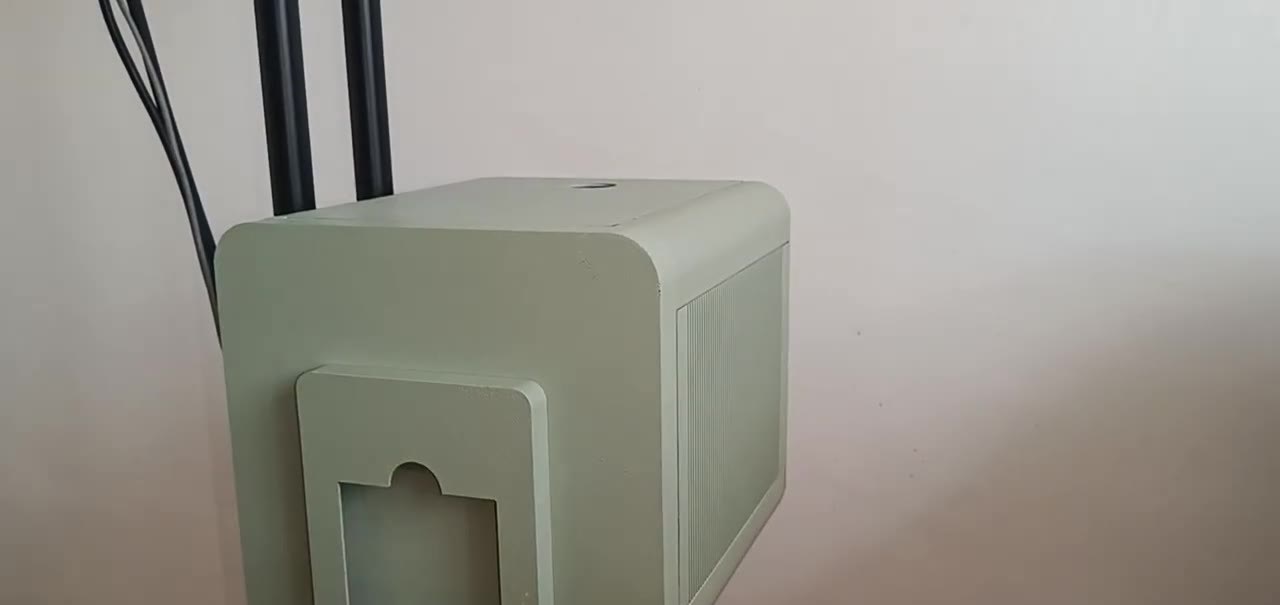

    Replacer les panneaux

    Remettez les panneaux aimantés en place sur le photomaton.

    À noter Attention au sens du panneau frontal.


13. 13

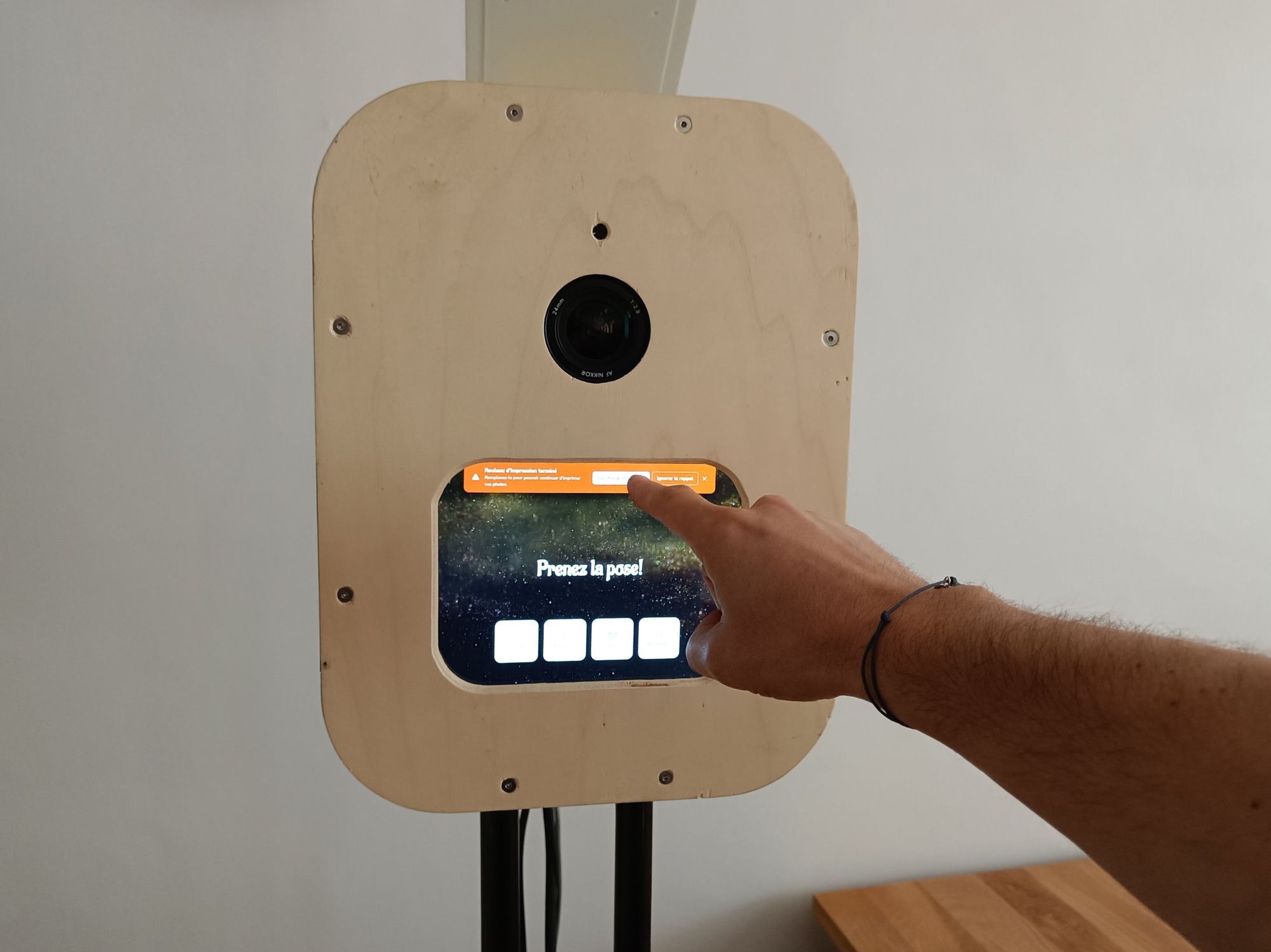

    Confirmer sur la borne

    Sur l'écran de la borne, indiquez que le rouleau a été remplacé en saisissant le code admin, afin de débloquer l'impression.
